КЛАССИФИКАЦИЯ ТОРЦЕВЫХ УПЛОТНЕНИЙ

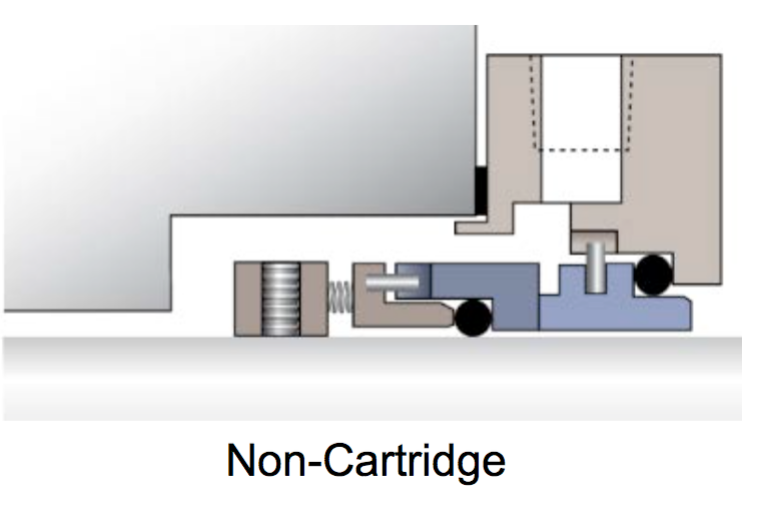

Компонентные уплотнения                       Картриджные уплотнения

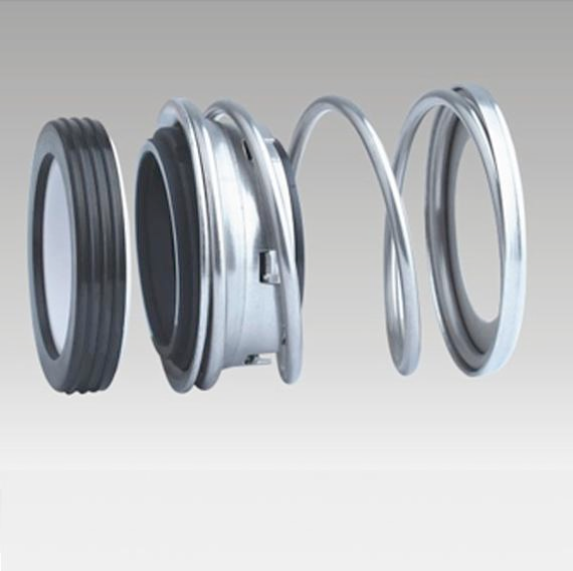

Содержит две собранные части - вращающуюся и неподвижную, которые устанавливаются в оборудование        каждая по отдельности в определённом порядке в соответствии с инструкцией по монтажу

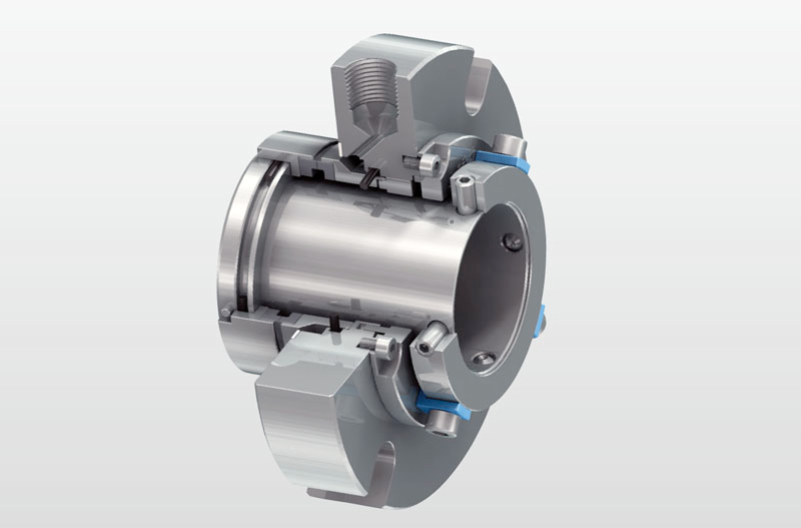

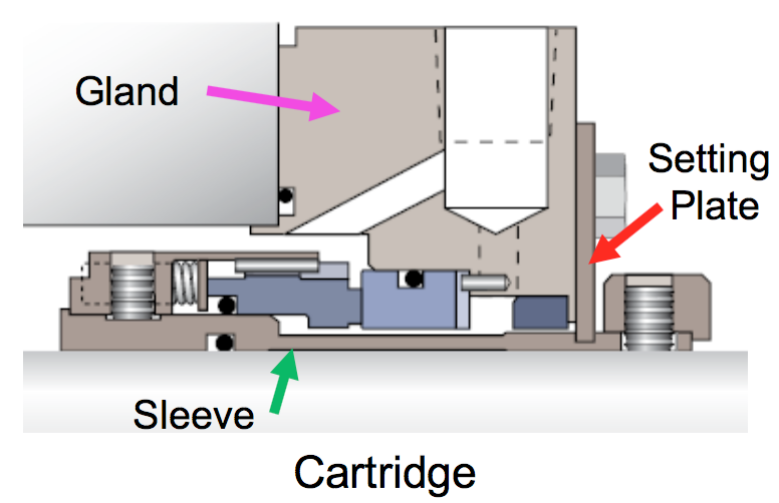

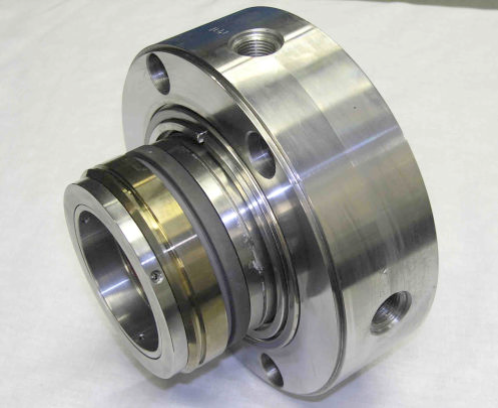

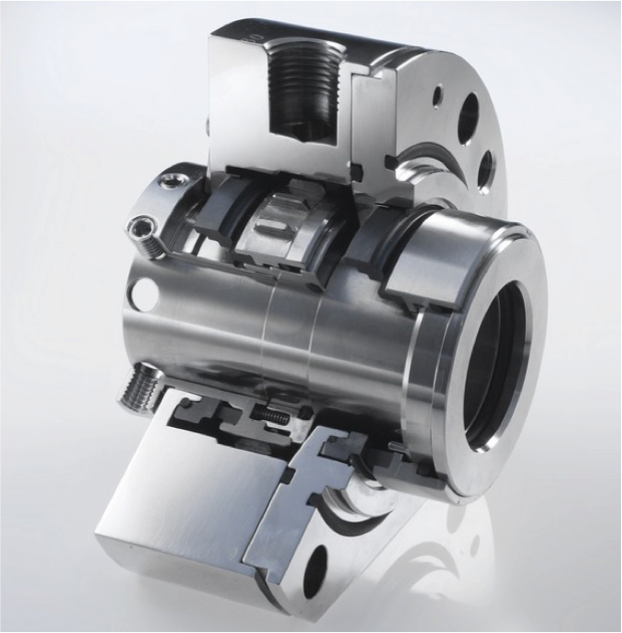

Модульное автономное устройство - один полностью законченный сборочный узел, предварительно собранный и готовый к установке в уплотнительную камеру оборудования.

КЛАССИФИКАЦИЯ КАРТРИДЖНЫХ УПЛОТНЕНИЙ

Одинарные уплотнения        Имеют 1 пару трения

Двойные уплотнения         Имеют 2 пары трения

КЛАССИФИКАЦИЯ ДВОЙНЫХ УПЛОТНЕНИЙ

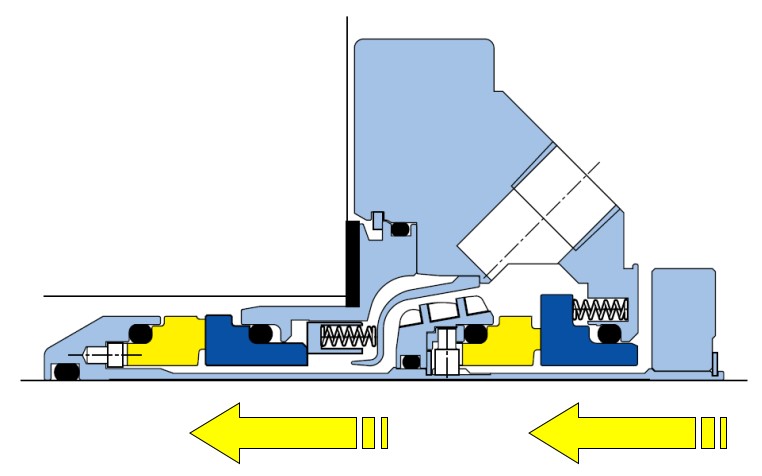

«ТАНДЕМ»

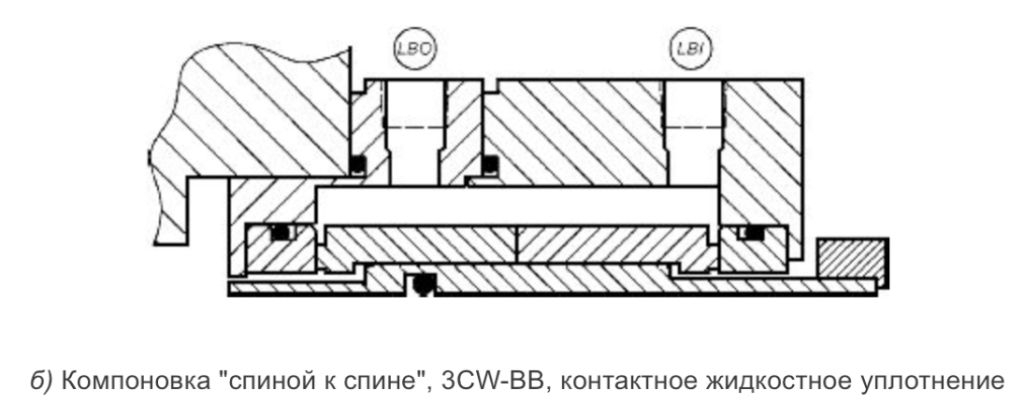

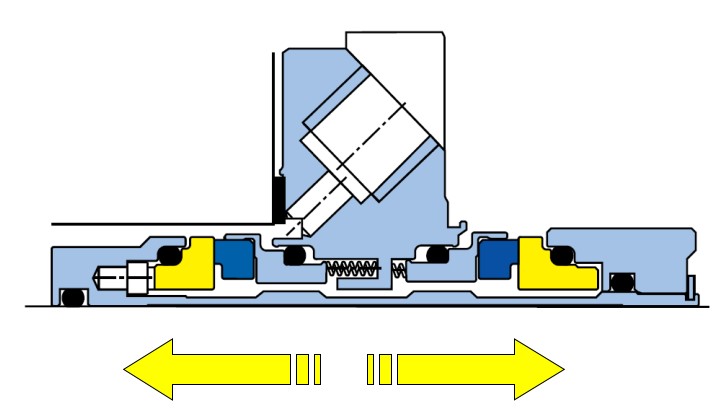

«СПИНА-К-СПИНЕ » («back-to-back»)

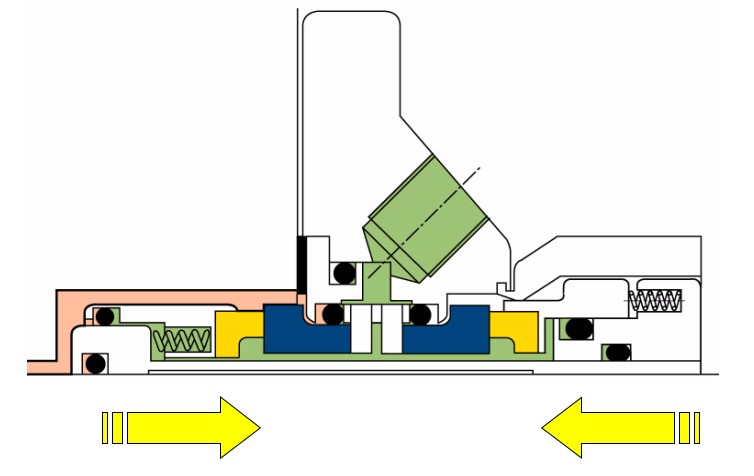

«ЛИЦОМ-К-ЛИЦУ» («face-to-face»)

Вредные вещества.  Классификация и общие требования безопасности – ГОСТ 12.1.007-76

Данный ГОСТ классифицирует среды в зависимости от их опасности согласно следующим категориям:
1.1. По степени воздействия на организм вредные вещества подразделяют на четыре класса опасности:
       1-й - вещества чрезвычайно опасные;
       2-й - вещества высокоопасные;
       3-й - вещества умеренно опасные;
       4-й - вещества малоопасные.

КЛАССИФИКАЦИЯ ПО API 682


Категории уплотнений:

     Категория 1. Предназначена для использования в камерах уплотнений насосов, спроектированных не
по ГОСТ 32601. Они должны соответствовать по размерам [1], [2] и [5] (тип С). Область применения данной
категории должна ограничиваться температурой в камере уплотнения от минус 40°С (минус 40°F) до плюс 260°С (500°F) и абсолютным давлением до 2,2 МПа ((22 бар изб.) (315 фунт/psi)).

     Категория 2. Предназначена для использования в камерах уплотнения, с размером оболочки камеры,
выбранной в соответствии с ГОСТ 32601. Область применения данной категории должна ограничиваться
температурой в камере от минус 40°С (минус 40°F) до плюс 400°С (750°F) и абсолютным давлением до 4,2 МПа
((42 бар) (615 фунт/psi)).

     Категория 3. Представляет собой наиболее перспективную конструкцию уплотнения, при проведении
испытаний, которой необходимо, чтобы уплотнительный картридж был заполнен определенной жидкостью. Уплотнения должны соответствовать требованиям к оболочке камеры уплотнения по ГОСТ 32601 (или
аналогичному). Область применения данной категории должна ограничиваться температурой в камере от минус 40°С (минус 40°F) до 400°С (750°F) и абсолютным давлением до 4,2 МПа ((42 бар изб.) (615 фунт/psi)).

Типы уплотнения

     Все уплотнения можно условно разделить на следующие подгруппы:

     Тип А. Вращающееся уплотнение (сбалансированное, с внутренним монтажом, картриджного типа) с аксиально подвижным вторичным уплотнением с набором пружин. Элементами вторичного уплотнения являются уплотнительные кольца с круглым сечением.

     Тип В. Вращающееся металлическое сильфонное уплотнение (сбалансированное, с внутренним монтажом, картриджного типа) с аксиально неподвижным вторичным уплотнением. Элементами вторичного уплотнения являются резиновые уплотнительные кольца с круглым сечением. Преимуществом уплотнения с металлическим сильфоном служит использование только статических вторичных уплотнений. Данное уплотнение может быть использовано вместо стандартного типа А в условиях низкой температуры.

     Тип С. Высокотемпературное металлическое сильфонное уплотнение (сбалансированное, с внутренним монтажом, картриджного типа) аксиально неподвижное. Вторичным уплотнением являются кольца, выполненные из гибкого графита. Стационарные уплотнения с металлическим сильфоном в основном используются при воздействии на него высокой температуры.

Конфигурации уплотнений

конфигурация 1 - одинарное уплотнение картриджного типа;

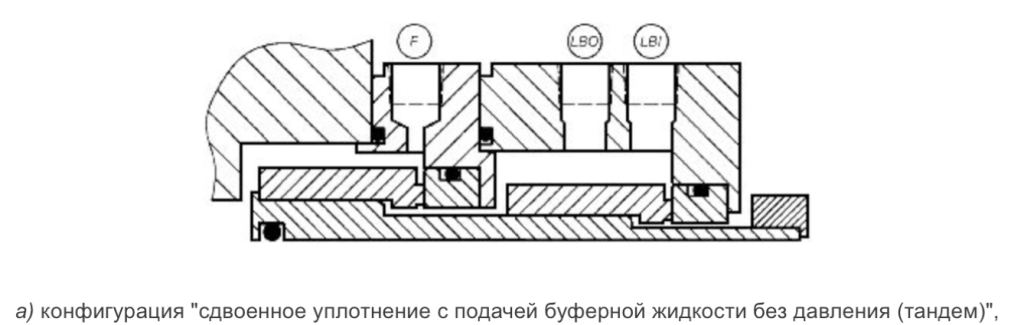

конфигурация 2 - двойное уплотнение картриджного типа (между уплотнениями существует пространство, с давлением меньшим, чем давление в камере уплотнения);

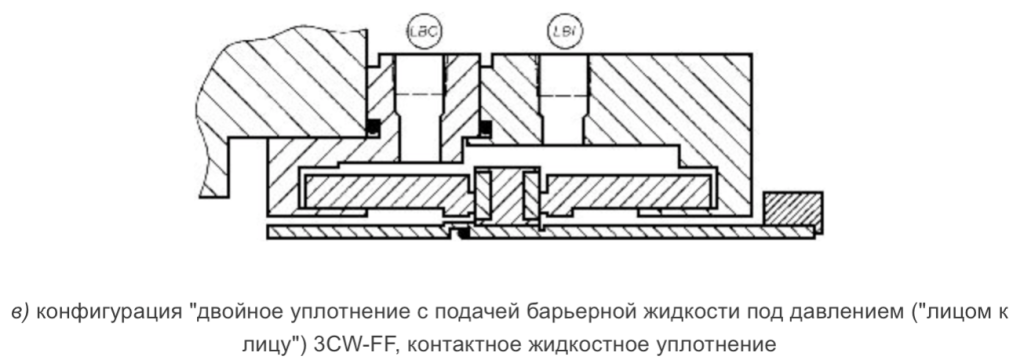

конфигурация 3 - двойное уплотнение картриджного типа (используется подаваемая извне затворная жидкость с давлением, большим, чем давление в камере уплотнения).
