Насосы для дозирования и перекачивания с малой подачей и большим напором
Об обычных центробежных или объемных насосах для перекачивания нефти, нефтепродуктов и химикатов сказано достаточно много, так же, как о мембранных дозировочных насосах и плунжерных дозировочных насосах и просто плунжерных насосах.
В то же время, часто происходит путаница при выборе насосов и из-за неверного выбора возникает ошибочное мнение о надежности той или иной конструкции насосов, с навешиванием ярлыков о том, что какой-то насос надежный а какой-то нет. Цель этой краткой статьи дать рекомендации по правильному выбору химических дозировочных, плунжерных, винтовых и центробежных насосов.
Давайте разберемся по порядку, насосы какой конструкции где лучше применять, чтобы не возникало анекдотичных ситуаций, когда покупают “бронепоезд” для поездок в магазин за хлебом.
Дозирование или перекачивание
Дозирование — это процесс высокоточной подачи реагентов, присадок, коагулянтов, метанола и других веществ, требующий высокой точности регулирования. Обычно точность в процессах дозирования крайне важна и может достигать 0.05%, а глубина регулирования должна быть кратна 1000. Например, для насоса дозатора, с максимальной производительностью 1000 литров, минимальная его производительность, при которой насос стабильно работает, может достигать 1 литра в час.
Особенно строгие требования предъявляют к насосам дозировочным по API 675 для процессов добычи и переработки нефти и нефтепродуктов. Как следствие, дозировочные насосы стоят дороже, чем насосы для простого перекачивания, так как имеют более сложную конструкцию.
Наиболее современными насосами для дозирования являются мембранные насосы дозаторы.
Мембранные насосы дозаторы условно можно разделить на 2 группы

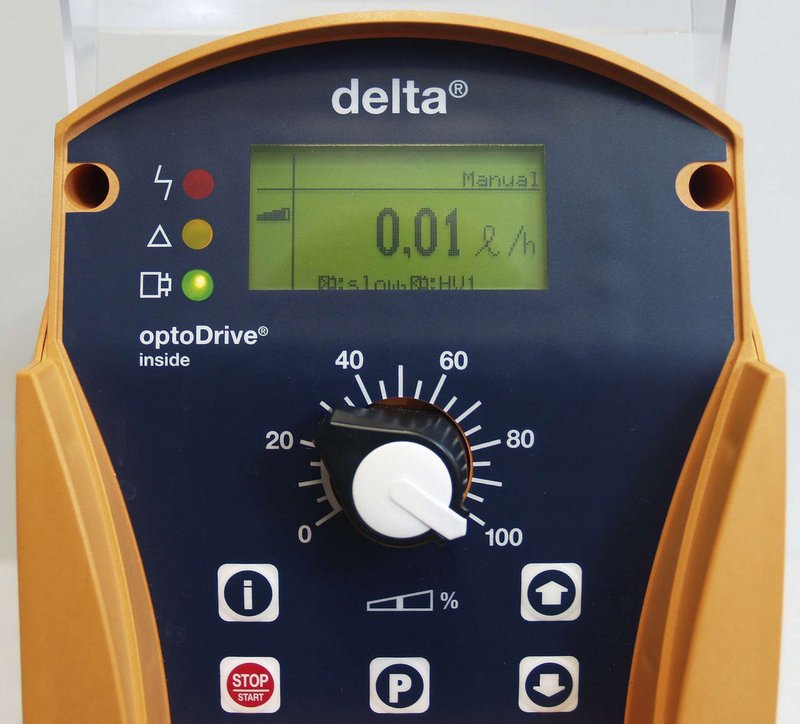

1. Цифровые мембранные дозировочные насосы
Подача: от 0.1 л/ч до 940 л/ч
Давление: до 10 бар (напор до 100 метров)
Основное отличие – встроенный микропроцессор (контроллер)
Особенности цифровых насосов дозаторов
- Точное регулирование производительности, как на месте, так и удаленно из операторской
- Имеются встроенные входы и выходы как аналоговых, так и импульсных сигналов для управления и контроля
Недостатки цифровых насосов дозаторов
Температура перекачиваемой жидкости до 40 С (больше уже критично, процессор может перегреться).
Окружающая температура должны быть выше 0 С (процессор может замерзнуть).
Насос запрещено применять для взрывоопасных жидкостей и зон (в насос встроена электроника, способная вызвать искру).
2. Аналоговые (стандартные) дозировочные мембранные насосы
Подача: от 0.1 л/ч до 30 000 л/ч
Давление: от 1 до 400 бар (напор до 4000 метров)
Основные преимущества аналоговых насосов дозаторов
Температура перекачиваемой жидкости: от –106 до +160 С (по спецзаказу до 400 С)
Окружающая температура: от -60 С до +60 С
Насос можно применять для взрывоопасных жидкостей и во взрывоопасных зонах
Таким образом, если нужна точность — используем насосы дозировочные.
Но что делать, если точность не требуется ?
Тогда можно использовать насосы, специально созданные для малой подачи и высокого давления (напора). В иностранной литературе насосы для этих задач называют насоcы Low Flow или LF pumps(насосы малой подачи).
Если мы качаем чистые жидкости с вязкостью до 200 сСт (сПА), то вполне подойдут центробежные насосы
1. Насосы вертикальные многоступенчатые KSB Movitec с одинарным торцевым уплотнением
Подача: от 400 л/ч до 100 000 л/ч
Давление: от 1 до 40 бар (напор до 400 метров)
Температура: от –20 С до +140 С
2. Насосы KSB Multitec горизонтальные и вертикальные с одинарным и двойным торцевым уплотнением
Подача: от 5 м3/ч до 800 м3/ч
Давление: от 1 до 80 бар (напор до 800 метров)
Температура: от -60 С до +200 С
3. Насосы вертикальные многоступенчатые CRN с магнитной муфтой
Подача: от 0.5 м3/ч до 110 м3/ч
Давление: от 1 до 25 бар (напор до 230 метров)
Температура: от — 30 С до +120 С
4. Насосы горизонтальные с одинарным и двойным уплотнениями
Подача: от 0.5 м3/ч до 50 м3/ч
Давление: от 1 до 30 бар (напор до 280 метров)
Температура: от -60 С до +350 С
5. Насосы герметичные Teikoku малой подачи
Насос герметичный многоступенчатый Teikoku малой подачи по API 685 тип FM
Подача: от 3 м3/ч до 30 м3/ч
Давление: от 1 до 100 бар (напор до 1000 метров)
Температура: от -60 С до +350 С
При перекачивании жидкостей с вязкостью более 200 сСт (сПА) используют насосы объемные винтовые. Эти насосы лучше всего подходят для загрязненных нефтепродуктов, нефти и жидкостей, содержащих твердые примеси.
6. Одновинтовые (шнековые насосы) для вязких и загрязненных жидкостей
Подача: от 0.2 м3/ч до 30 м3/ч
Давление: от 1 до 240 бар (напор до 2400 метров)
Температура: от -60 С до +150 С
7. Объемные шестеренные насосы
Подача: до 900 м3/ч
Давление: до 120 бар (напор до 1200 м)
Температура: от -60°С до +320°С
