Насосы Amarex были специально разработаны для перекачивания загрязненных сточных вод, с большим содержанием твердых частиц и волокнистых включений.
Насосы Amarex могут могут работать в полностью погруженном состоянии или в сухой установке, при этом они не боятся затопления

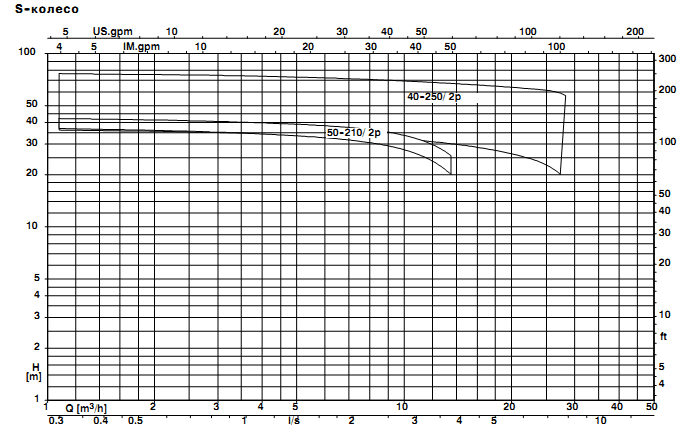

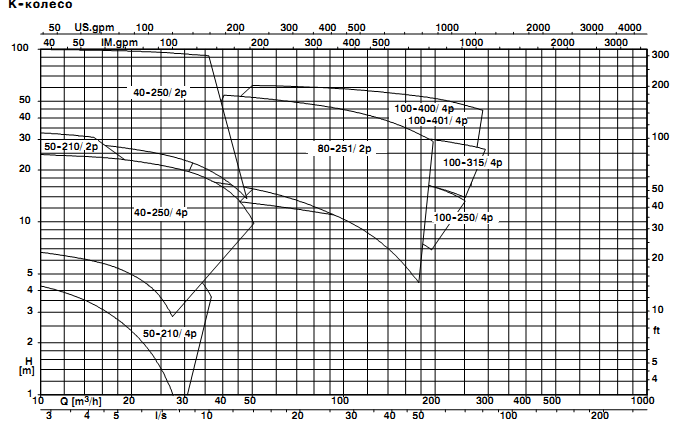

Гидравлические характеристики насосов Amarex KRTK
Гидравлические характеристики насосов Amarex N
Остальные Поля характеристик на насос Amarex KRTK и Amarex N, можете скачать ниже в разделе «Документация».

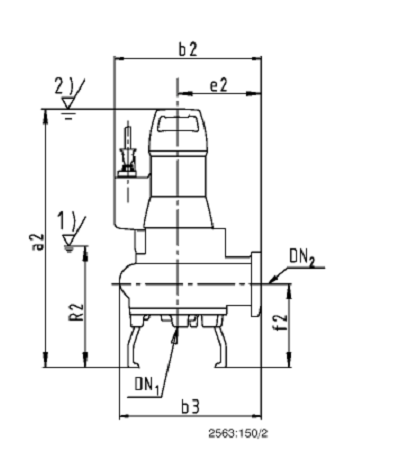

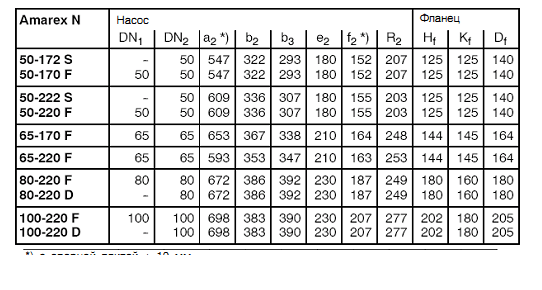

Габаритные размеры насоса Amarex N
Остальные габаритные размеры можете скачать ниже в разделе «Документация».

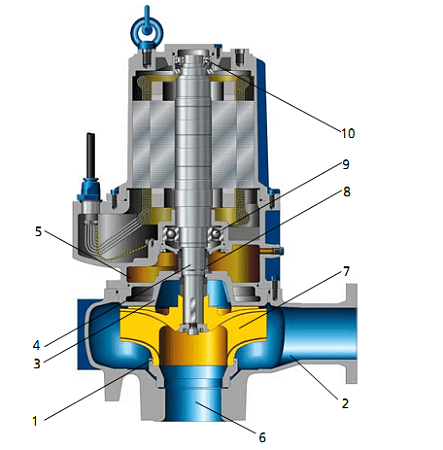

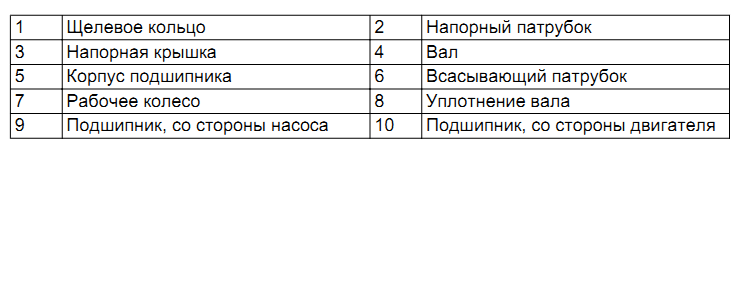

Вид насоса Amarex в разрезе
Более детальный разрез со спецификацией всех деталей вы можете скачать в разделе документация, файл «Инструкция…»
Преимущества новой концепции мотора
- Оптимальное охлаждение во всех рабочих режимах
- Высокая эффективность
- Увеличение срока службы
- Высокая надёжность и лёгкость обслуживания
- Приятный и практичный дизайн
- Легко очищаемые гладкие поверхности
Насосы Amarex охлаждаются с помощью чистой, безвредной жидкости, циркулирующей по внутренней рубашке охлаждения.
Жидкость не смешивается с перекачиваемыми насосом стоками.
Преимущества встроенной системы охлаждения
1. Охлаждающий контур насосов Amarex всегда остается чистым. Зарастание или засорение, грязью илом, песком, отложение солей — исключено. Контура насосов охлаждаемых перекачиваемыми стоками имеют склонность к засорению и зарастанию.
2. При работе с частотным преобразователем на пониженных оборотах, насосы Amarex хорошо охлаждаются и остаются чистыми. В контурах насосов охлаждаемых перекачиваемой жидкостью при работе на пониженных оборотах могут появится засоры и отложения из-за уменьшения скорости потоков жидкости. Также существует вероятность перегрева, из-за уменьшения скоростей потоков охлаждающей и, как следствие, перегрев двигателя.
Видео: погружной насос для канализационных и промышленных стоков Amarex KRT, со встроенными датчиками
Преимущества новой концепции мониторинга
- Удалённый мониторинг позволяет непрерывное наблюдение за состоянием насоса и способствует раннему обнаружению неисправностей
- Использование технологии PumpExpert увеличивает сервисные интервалы
- Снижение стоимости обслуживания
Насос оснащается в стандартной комплектации
1. Датчиком контроля протечек торцевого уплотнения (float switch)
2. Датчик влажности в моторе (moisture sensor)
3. Температурный датчик антифриза для насосов с системой охлаждения (типы установки K и D) (coolant temperature sensor)
4. Температурный датчик подшипника на нижнем подшипнике (Bearing sensor)
5. Датчик утечек в корпусе клеммной коробки ( motor sensor terminal box)
6. Температурный датчик обмоток двигателя (temperature sensor motor winding)
Варианты датчиков устанавливаемых по желанию:
Температурный датчик на верхнем подшипнике
Датчик вибраций (Vibration sensor)
Варианты монтажа насоса Amarex
Горизонтальный канализационный насос
Может работать при сухой установке, также может работать в подводной установке, после затопления насосной станции. Данная версия насоса решает проблему затопления КНС.

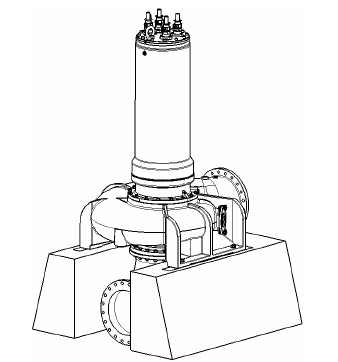

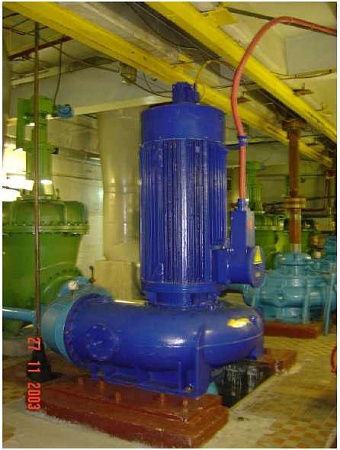

Вертикальный моноблочной канализационный насос, сухая стационарная установка
Вертикальная установка позволяет разместить насос в малых пространствах и устанавливать насос в тех местах, где горизонтальный насос не поместится. Вертикальное исполнение насоса удобно при отсутствии давления на входе насоса и в ситуациях, когда невозможно опустить ниже всасывающую линию горизонтального канализационного насоса. Вертикальный канализационный насос очень удобно использовать при реконструкции старых КНС, хорошо подойдет для замены старых насосов СДВ.
Может работать при сухой установке, также может работать в затопленном состоянии.
Вертикальный моноблочной канализационный насос, погружная стационарная установка
Применяется для установках в КНС, очистных сооружениях, удобен для установки в градирнях, экономит место, не требует отдельной насосной станции. Система автоматических трубных муфт позволяет быстро поднимать насос. Насос не требует крепления болтами, так как держится за счет собственного веса. Демонтаж занимает считанные секунды.

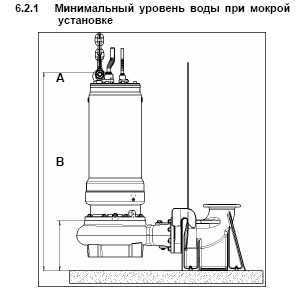

В — уровень выключения насоса для защиты от работы «по сухому ходу»
A — уровень включения насоса
Если насос выполнен без рубашки охлаждения то для постоянного режима работы S 1 нужно поддерживать уровень A. Это необходимо для обеспечения охлаждения верхних подшипников. Если насос выполнен с рубашкой охлаждения, то он сможет стабильно работать даже на уровне B, без перегрева двигателя и подшипников.

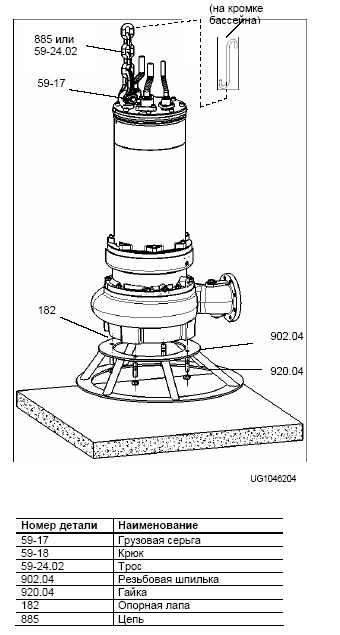

Вертикальный моноблочной канализационный насос, погружная мобильная установка
Удобен для осушения котлованов, колодцев. Хорошо подойдет для устранения аварий, последствий затоплений, паводков, разрывов трубопроводов.

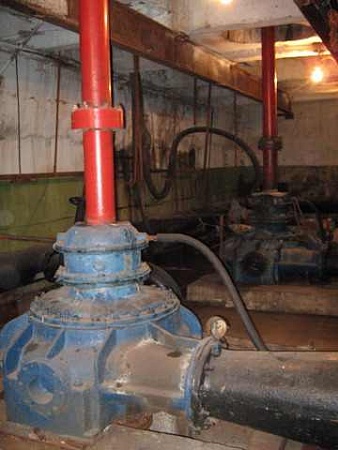

Сравнение насосов СД, СМ, СДВ, НС, ДФ с насосами Amarex
Насосы Amarex могут работать как в сухой установке, и также прекрасно работают при затоплении. Они являются более современным и надежным решением, в сравнением со старыми насосами СМ, СД, СДВ, СМС.
Из таблицы видно, что насос Amarex имеет лучший КПД и потребляют меньше электроэнергии чем СД, СМ, СДВ, НС, ДФ, к тому же, могут работать даже в случае затопления КНС.
| Модель | Подача, м3/ч | Напор м. | квт | Модельamarex | Подача, м3/ч | Напор м. | квт |
| СД 450/56 | 450 | 56 | 132 | Amarex KRTK 151-401 | 450 | 56 | 100 |
| СМ 250-200-400/4 | 800 | 50 | 160 | Amarex KRTK 200-401 | 800 | 50 | 125 |
| СД 800/32 | 800 | 32 | 160 | Amarex KRTK 200-401 | 800 | 32 | 100 |
| СДВ 4000/28 | 4000 | 28 | 445 | Amarex KRTK 400-630 | 4000 | 28 | 400 |
| СД 450/95-2 | 240-530 | 100-87 | 250 | Amarex KRTK 200-500 | 300-600 | 100-87 | 210 |
| СДВ 2700/26,5 | 2700 | 26,5 | 400 | Amarex KRTK 500-630 | 2700 | 26,5 | 290 |
| ДФ1100-63 | 1000 | 63 | 315 | Amarex KRTK 200-500 | 1000 | 63 | 240 |
| НС 400/80 | 400 | 80 | 200 | Amarex KRTK 200-500 | 400 | 80 | 145 |
| 1 СД 2400/75а | 2180 | 63 | 630 | Amarex KRTK 350-710 | 2180 | 63 | 480 |
| СД 2400/75б | 2000 | 58 | 500 | Amarex KRTK 350-710 | 2000 | 58 | 440 |

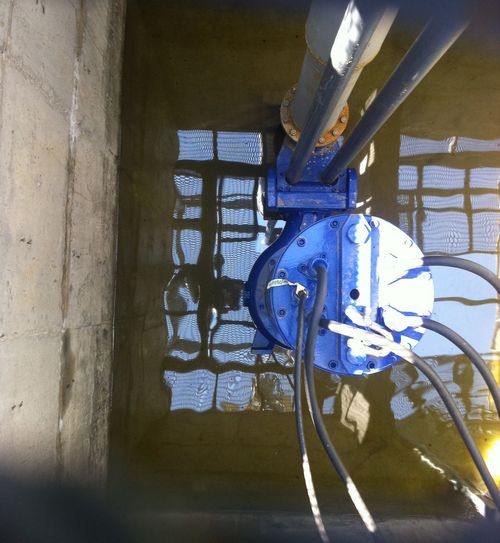

Установка погруженных насосов в канализационной насосной станции
Пример установки с тросовыми направляющими

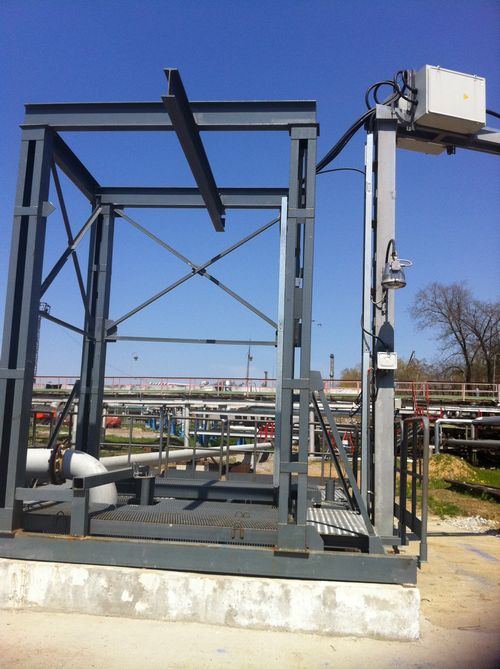

В мае этого года был произведен запуск погружных насосов Amarex для системы промышленной и ливневой канализации Хабаровского НПЗ, НК Альянс.
Как получить предложение
Мы рассчитаем и подберем для Вас насосы Amarex. Для правильного выбора нам необходимо получить от Вас заполненный опросный лист, который Вы можете скачать ниже.
Наиболее правильный и эффективный выбор насоса возможен при предоставлении подробных данных о месте установки насосов, данных о процессе, в котором будут работать насосы, о старых насосах их марках и о проблемах, с которыми сталкивались при работе со старыми насосами. На основе этой информации мы сможем предложить надежный насос который прослужит долго!
В комплекте с насосами и отдельно наша компания в кратчайшие сроки может поставить запчасти (ЗИП):
- уплотнения вала;
- подшипники;
- рабочие колеса;
- сменные кольца;
- прокладки корпуса;
- валы насосов;
- корпусы;
- крышки корпусов;
- муфты для соединения насоса и электрических двигателей.
Кроме того, возможно проведение ремонта, модернизации оборудования и переоборудование насосов с одинарного уплотнения вала на двойное уплотнение вала в соответствии с требованиями Ростехнадзора РФ. Более подробно о данных процедурах Вы можете прочитать в разделе «Сервис и запасные части»
